联系我们
- 座机:0519-88779909
- 地址:常州市天宁区恒生科技园
- 常州环亚复合材料科技有限公司 版权所有
- 苏ICP备2021049615号-1
- 技术支持:迅捷网络
- 《互联网危险物品信息发布管理规定》
氟碳金属漆又叫金属氟碳漆,氟碳金属漆具有金属质感或者色漆带金属闪点效果,也叫氟碳金属闪光漆。
氟碳金属漆具有高耐候性,优异的耐腐蚀性,良好的装饰性,氟碳金属漆主要用于户外中高档装饰性涂装。
双组份金属氟碳漆,组分一由氟碳树脂、助剂、耐候金属颜料、体质颜料、助剂、溶剂组成,组分二为固化剂。
产品概要 |
氟碳金属漆又叫金属氟碳漆,氟碳金属漆具有金属质感或者色漆带金属闪点效果。也叫氟碳金属闪光漆。
氟碳金属漆具有高耐候性,优异的耐腐蚀性,良好的装饰性,氟碳金属漆主要用于户外中高档装饰性涂装。
双组份金属氟碳漆,组分一由氟碳树脂、助剂、耐候金属颜料、体质颜料、助剂、溶剂组成,组分二为固化剂。
产品简介 |
![]() | 产品名称:氟碳金属漆 |
漆膜颜色:银色、金色 | |
包装规格:20kg+5kg/组 | |
混合比例:20:5 |
产品特性 |
重防腐性 | 氟碳金属漆主要用于重防腐领域,如海洋、沿海地区,耐溶剂性能优异,耐酸碱、盐水、汽油、柴油、强腐蚀性溶液等,漆膜不溶解 |
装饰性能 | 氟碳金属漆含有金属粉,漆膜呈现金属闪光质感,室外使用保光保色,涂层长久不变色 |
高耐候性 | 氟碳金属漆涂层耐候特性优异,铝粉可反射紫外线,降低对涂层的伤害,氟碳金属漆漆膜10-15年长久使用,具有非常好的保护特性。 |
自清洁性 | 氟碳金属漆涂层具有自清洁特性,表面能较大,不沾污、易清洗,保持漆膜持久如新 |
机械性能 | 氟碳金属漆漆膜机械性能强,附着力、抗冲击强度、柔韧性均达到标准检测 |
配套性能 | 氟碳金属漆可以和当前主流的涂料配套使用,如环氧底漆、环氧富锌底漆、环氧云铁中间漆等 |
产品用途 |
![]() | ![]() |
桥梁防腐 | 钢结构防腐 |
![]() | ![]() |
机械设备防腐 | 车辆防腐 |
![]() | ![]() |
建筑防腐 | 工程防腐 |
技术参数 |
项目 | 指标(国家标准HG/T 3792-2014 交联型氟树脂涂料) | |
漆膜颜色及外观 | 正常 | |
施工性 | 对涂膜无障碍 | |
干燥时间 | 表干 | ≤2h |
实干 | ≤24h | |
适用期(23±2℃) | 5h | |
耐冲击性(正冲)/cm | 50 | |
附着力/MPa | ≥5 | |
弯曲测试/mm | 2 | |
不挥发物含量/% | ≥50 | |
氟含量/% | ≥20 | |
耐盐雾性(1000h) | 不起泡、不脱落、不生锈 | |
耐湿热性(1000h) | 不起泡、不脱落、不生锈 | |
耐酸性(168h) | 无异常 | |
耐碱性(168h) | 无异常 | |
耐水性(168h) | 无异常 | |
耐湿冷热循环性(10次) | 无异常 | |
耐人工气候老化性(3000h) | 不起泡、不脱落、不开裂、不粉化,保光率≥80% | |
自然气候暴露(3年) | 不起泡、不脱落、不开裂、不粉化,保光率≥70% |
施工参数 |
推荐膜厚 | 100μm | |||
理论用量 | 约0.17-0.22kg/m²(以50um计算,不含损耗) | |||
储存温度 | -5~40℃ | |||
施工温度 | 5~40℃ | |||
适用期(23±2℃) | 5h | |||
施工方式 | 喷涂、刷涂、滚涂 | |||
涂装间隔 | 底材温度℃ | 5-10 | 15-20 | 25-30 |
最短间隔h | 48 | 24 | 12 | |
最长间隔不超过7天 | ||||
底材温度须高于露点3℃以上,当底材温度低于5℃时,漆膜不固化,不宜施工。 |
涂装参数 |
开桶后,搅拌均匀,加入固化剂,再次搅拌均匀,静置,熟化15分钟后,加适量稀释剂,调至施工粘度 | |||
稀释剂 | 氟碳金属漆专用稀释剂 | ||
无气喷涂 | 稀释量 | 喷嘴口径 | 喷出压力 |
0-5%(以油漆重量比) | 0.4mm-0.5mm | 10MPa-20MPa | |
空气喷涂 | 稀释量 | 喷嘴口径 | 喷出压力 |
10-15%(以油漆重量比) | 1.5mm-2.0mm | 0.3MPa-0.4MPa | |
辊涂 | 稀释量为5-10%(以油漆重量比) | ||
清洗剂 | 氟碳金属漆专用稀释剂 |
钢结构表面处理 |
第一步:为了确保下道涂层具有持久的附着力,所有表面必须清洁、干燥且无污染物。可用适当的清洁剂清除油脂,用(高压)淡水清除盐分和其他污物。
第二步:钢材表面处理应达到GB/T 8923规定的Sa2.5级,不便喷射除锈的部位,采用手工和动力工具除锈至GB/T 8923规定的St3级,钢材表面粗糙度为Rz30μm~75μm,并且除去表面的油污。
第三步:喷砂完工后,除去喷砂残渣,使用真空吸尘器或无油、无水的压缩空气,清理表面灰尘。
混凝土表面处理 |
第一步:清除各种防碍附着力的物质,如油、油污、脂肪、食品粒子、浮浆、灰尘等,以使涂层与混凝土底材有良好的附着力。
第二步:水泥砂浆或混凝土基层,必须坚固、密实、平整;基层的坡度和强度应符合国家有关设计要求,不应有起砂、起壳、裂缝、蜂窝麻面等现象。

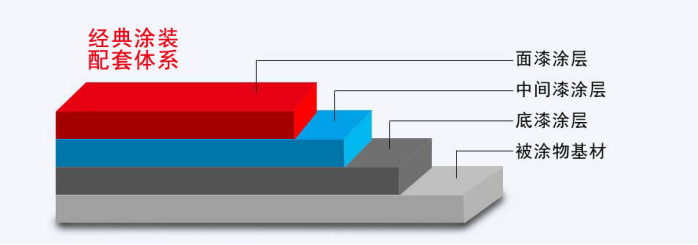

配套体系 |
氟碳金属漆是重防腐领域常用的涂料,氟碳金属漆要达到长效防腐(使用20年以上)必须使用配套涂装系统,仅用氟碳金属漆并不能达到理想的效果。氟碳金属漆主要与双组份底漆和中间漆配套涂装,氟碳金属漆在重防腐领域使用,除了使用合理的配套涂装体系外,还需要按照施工需求达到规定的漆膜厚度。
1、建筑场馆装饰:环氧富锌底漆+环氧云铁中间漆+氟碳金属漆
2、铝单板幕墙:环氧富锌底漆+氟碳金属漆
3、标志物涂装:环氧底漆+氟碳金属漆
![]() |
注意事项 |
施工场地应有良好的通风设施,油漆工应戴好眼镜、手套、口罩等,避免皮肤接触和吸入漆雾。施工现场严禁烟火。
产品包装容器必须密封,无空气进入。应存放在通风阴凉处,环境干燥无火源,在存储与运输过程中要防止产品冰冻。在满足以上条件的情况下可存储12个月。
技术指标网址:https://www.doc88.com/p-9969138185218.html
application area
应用领域
环亚以“源头生产,专业研发,技术指导,厂家直发”为始终,贯穿整个企业。业务覆盖面广泛,涵盖石油石化、能源冶金、风力核电、公路桥梁、钢构设备、化工电力、食品医药、污水厂、自来水厂等领域。
